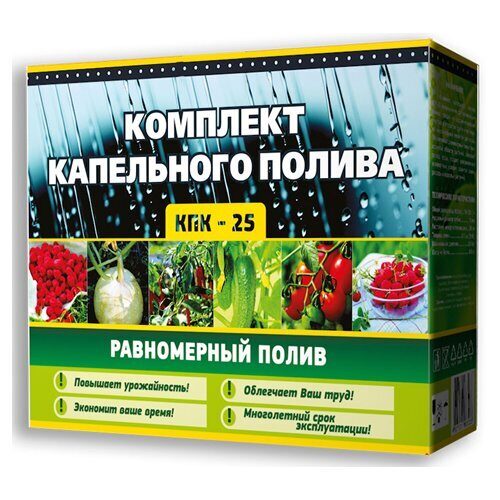

Комплект капельного полива КПК-25 (Исток)
Комплект капельного полива КПК-25 ТУ 22.21.29-034-10998229-2012 - предназначен для полива грядок на садово-огородных участках в открытом грунте и теплицах из накопительных емкостей для воды с условным давлением от 0,2-0,8 атм. Обеспечивает равномерный полив прикорневой области растений, экономит воду, создает максимально комфортные условия развития семян, рассады и взрослых растений.
В системах капельного полива значимую роль играет капельная лента, которая на протяжении уже многих лет занимает лидирующее место на мировом рынке оборудования для гидросистем. Для капельной ленты не существует сложного участка ландшафта, она обеспечивает оптимизированный полив, позволяя существенно экономить расход водных ресурсов с одновременным повышением урожайности. Распределение воды происходит дозировано, при помощи ленточных капельниц.
Капельная лента – это отличный пример разработок передовых технологий. Здесь каждая капля используется с максимальной пользой. Вода попадает в регулирующий канал, пройдя большое количество отверстий фильтраций. Попав в лабиринтный канал, происходит регулировка расхода воды, после чего воду ожидают выпускные отверстия. Причем здесь абсолютно неважно, где находится капельная лента, на поверхности почвы или в грунте.
Прочность ленты и ее продолжительность работы определяется толщиной. К примеру, легкая лента с толщиной стенки в 0,15 мм, подойдет для быстро созревающих культур. Использование ленты со стенками большей толщины, 0,2 мм, предназначено для культур, у которых период созревания более длительный. Для каменистой почвы и не очень длительной эксплуатации используют ленту с толщиной 0,3 мм, а для многолетнего пользования 0,4 мм. Если капельная лента используется для полива семян и рассады, высаженными вблизи друг от друга, то расстояние между отверстиями должно быть маленьким.
Например, для песчаной почвы, расстояние между отверстиями 10-20 см, для среднезернистой почвы и среднего расстояния высадки семян – 30 см, для больших расстояний применяют ленты, отверстия которых находятся в 40 см с использованием длинных поливных линий.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Габаритные размеры комплекта | КПК-25 |
|---|---|
| Номинальный расход воды (0,8 атм) | 1,4 л/ч |
| Наружный диаметр трубки | 16 мм |
| Расстояние между капельницами | 30 см |
| Толщина стенки | 0,16 мм |
| Максимальное давление | 0,8 атм |
| Масса, кг, не более | 0,65 |
СХЕМА УСТАНОВКИ КОМПЛЕКТА КАПЕЛЬНОГО ПОЛИВА
 |
СОСТАВ КОМПЛЕКТА КПК-25
| Сборочные единицы и детали: | шт |
|---|---|
| 1. Кран водопроводный КВ-20М (3/4) | 1 |
| 2. Фильтр очистки воды ФОВ-125 | 1 |
| 3. Фитинг переходник СКЛ-20Р16Л | 1 |
| 4. Соединитель капельной ленты СКЛ-У16ЛЛ (уголок) | 1 |
| 5. Соединитель капельной ленты СКЛ-16ЛЛЛ (тройник) | 3 |
| 6. Фитинг оконечный СКЛ-16Л (заглушка) | 4 |
| 7. Соединитель капельной ленты СКЛ-16ЛЛ (ремонтный) | 1 |
| 8. Штуцер ОБ-20Н | 1 |
| 9. Гайка СШ-В20Р | 1 |
| 10. Кольцо уплотнительное КР-25х2ПУ | 1 |
| 11. Переходник СШ-20В15Т | 1 |
| 12. Муфта резьбовая СШ-В20РР | 2 |
| 13. Капельная лента КЛ-25 (диаметр 16 мм, длина 25 метров) | 1 |
| 14. Слепая лента ЛС-05 (диаметр 16 мм, длина 5 метров) | 1 |
| 15. Муфта НПУ-700М-002 | 1 |
| 16. Прокладка ОБ-20Н-002 | 1 |
Установка и сборка капельного полива КПК-25
- Вариант. У Вас на участке есть большая емкость для полива.
В этом случае смонтируйте капельный набор так, как показано на схеме, затем шлангом (в комплект поставки не входит) соедините Вашу емкость с краном КВ-20М, на который накрутите соединитель шлангов СШ-20В15Т. - Вариант. Если Вы хотите для полива в теплице использовать отдельную емкость.
Приобретите пластиковую емкость (рекомендуем пластиковую бочку не менее 200 л), установите ее около теплицы на высоте 1 м. Около дна емкости просверлите отверстие 26 мм. Затем внутри бака в это отверстие устанавливается штуцер с уплотнительным кольцом (поз. 10) и снаружи жестко фиксируется гайкой (поз. 9) со вторым уплотнительным кольцом. Затем соберите капельный комплект согласно схеме и подключите его к емкости. Слепая лента используется как магистраль от бака к соединительным тройникам. Капельная лента располагается вдоль грядок. - Закрепление капельной ленты на соединителях:
Зажим поворачивается до упора по часовой стрелке. Затем на отвод надевается капельная лента и фиксируется движением зажима против часовой стрелки.
- Номинальный расход воды через одну капельницу составляет 1,2-1,6 л/час, капельницы расположены на расстоянии 30 см друг от друга, и диаметр полива одной капельницы составляет 30 см, что обеспечивает полив сплошной линией. Для того, чтобы капельная лента не сдвигалась от корней растений при обработке почвы, рекомендуем с помощью кольца фитинга растянуть и зафиксировать капельную ленту, надев на колышек, воткнутый в землю, не пережимая течение воды. Общий расход воды при поливе составляет от 100 до 120 литров в час.
Примечание
Преимущества капельной ленты:
- Многолетний срок эксплуатации.
- При возможном повреждении легко ремонтируется.
- Уровень технологичности укладки предельно высокий, можно совмещать с высевом большого количества семян.
